不銹鋼彎頭規格尺寸表

近期發現有不少朋友在網上找不銹鋼彎頭的規格尺寸信息，志通公司整理了彎頭的相關知識，希望對大家有所幫助。

彎頭規格尺寸表
公稱通徑		外徑（MM）	中心距至端面的距離		理論重量KG/PCS
-	-	-	F	P	5S	10S	20S	40S	80S
20	3/4	25 20.7	-	-	-	-	-	-	-
25	1	32 33.4	25	50	0.055	0.096	0.11	0.11	0.15
32	11/4	38 42.2	32	64	0.069 0.075	0.102 0.132	0.14 0.15	0.158 0.17	0.20 0.236
40	11/2	45 48.3	38	76	0.12 0.13	0.18 0.186	0.2 0.21	0.22 0.24	0.3 0.33
50	2	57 60.3	51	102	0.17 0.176	0.297 0.308	0.787 0.396	0.42 0.44	0.6 0.616
65	21/2	73 76.1	64	128	0.35 0.364	0.53 0.546	0.64 0.655	0.89 0.91	1.0 1.29
80	3	89	76	152	0.486	0.729	0.972	1.36	1.94
90	31/2	101.6	89	178	0.7	1.05	1.4	1.96	2.8
100	4	108 114.3	102	204	0.90 0.94	1.2 1.4	1.7 1.876	2.56 2.77	4.0 4.13
125	5	133 141.3 139.7	127	254	1.8 2.02	2.1 2.37	3.2 3.49	4.0 4.4	6.5 6.98
150	6	159 168.3 165.2	152	304	2.6 2.9	3.1 3.4	4.8 5.0	6.8 7.1	10.3 11.0
200	8	219 216.3	203	406	6.25 5.0	7.0 6.8	11.08 10.7	14.1 13.5	22 21
250	10	273 267.3	254	508	10.08 9.7	11.2 10.0	17.6 16.0	24.6 23.0	44.8 40.0
300	12	325 323.9 318.5	305	610	14.8	16.7	23.3	37	64.5
350	14	377 355.6	356	711	19.1 15.6	22 19.5	38 34	48.6 42.6	80.0 74.0
400	18	426 406.4	406	812	29.0 26.5	35 30	57.0 49.9	67 62	149.0 135.0
500	20	529 508	508	1016	-	-	-	-	-
550	22	559	559	1118	-	-	-	-	-

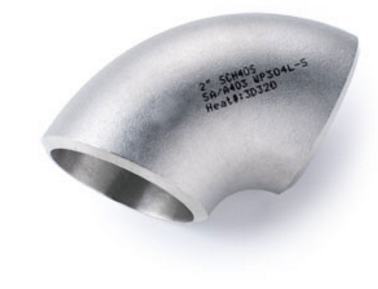

不銹鋼彎頭

規格表2
公稱通徑		外徑（MM）	中心距至端面的距離		理論重量KG/PCS
DN		OD	F	B	5S	10S	20S	40S	80S	120S
15	1/2	18 21.3	38	16	0.04 0.05	0.05 0.06	0.059 0.063	0.06 0.08	0.08 0.10
20	3/4	25 26.7	38		0.06 0.06	0.07 0.08	0.08 0.09	0.09 0.10	0.13 0.13
25	1	32 33.4	38	16	0.08 0.08	0.12 0.13	0.13 0.135	0.14 0.14	0.18 0.19
32	1.1/4	38 42.2	48	20	0.11 0.13	0.18 0.21	0.21 0.24	0.23 0.26	0.31 0.35
40	1.1/2	45 48.3	57	24	0.16 0.17	0.26 0.28	0.30 0.32	0.33 0.35	0.44 0.48
50	2	57 60.3	76	32	0.28 0.29	0.45 0.47	0.59 0.61	0.62 0.66	0.95 0.90
65	2.1/2	73 76.1	95	40	0.55 0.57	0.80 0.83	0.96 1.1	1.25 1.31	1.72 1.80
80	3	89	114	47	0.80	1.17	1.6	2.06	2.86
90	3.1/2	101.6	133	55	1.08	1.57	2.1	2.74	3.82
100	4	108 114.3	152	63	1.31 1.39	1.01 2.03	2.65 2.87	3.54 3.76	5.13 5.46	6.27 6.68
125	5	133 141.3 139.7	190	79	2.68 2.82 2.87	3.24 3.45 3.41	4.81 5.12 5.06	6.16 6.54 6.47	8.71 9.25 9.14	11.3 12.0 11.9
150	6	159 168.3 165.2	229	95	3.85 4.10 4.03	4.69 4.96 4.87	6.97 7.38 7.24	9.56 10.1 9.95	14.4 15.3 15.0	18.6 19.8 19.4
200	8	219 216.3	305	126	7.15 7.05	9.65 9.53	16.1 15.9	20.4 20.1	31.0 30.5	43.1 42.5
250	10	273 267.4	381	128	13.7 13.2	16.7 16.3	25.8 24.6	36.2 35.4	57.2 56.2	79.7 77.6
300	12	325 323.9 318.5	457	189	23.0 22.6 22.3	26.1 26.0 25.5	36.1 36.0 35.3	55.7 55.5 56.1	95.2 94.8 92.7	133 133 132
350	14	377 355.6	533	221	30.8 29.0	36.9 34.7	60.2 56.7	83.1 78.2	147 138	202 189
400	16	426 406.4	610	253	41.8 39.9	47.7 45.5	78.0 74.3	122 116	211 201	280 267
450	18	478 457.2	686	284	52.9 50.5	60.3 57.7	87.7 83.8	175 167	301 287	422 403
500	20	529 508	762	316	74.2 71.3	84.9 81.5	146 140	242 232	414 398	577 552
550	22	559	838	347	86.3	98.8	169		307	694
600	24	630 610	914	379	122 118	141 137	209 202	379 367	657 638	951 918
650	26	660	991	410			315
700	28	720 711	1067	442			371 366
750	30	762	1143	473	214	264	421
800	32	820 813	1219	506			484 480	663 657
850	34	864	1295	537			542	742
900	36	920 914	1372	568			612 608	914 908

查看志通不銹鋼彎頭產品，如上述彎頭尺寸有誤，歡迎指正。
